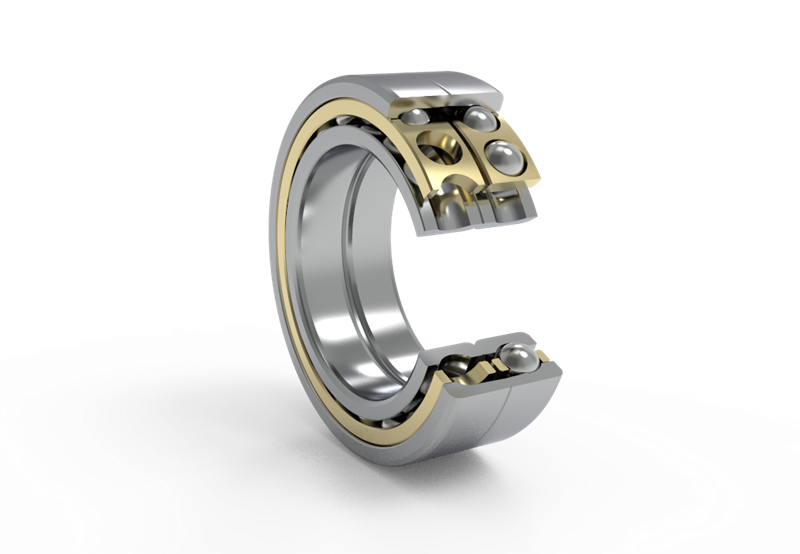

公差
ZWZ生產標準系列單列角接觸球軸承，主要按普通級公差生產，同時也提供6級以上產品。用于組配軸承中的單個軸承公差等級，對于α=15°和α=25°的軸承，按5級公差以上提供；對于α=40°的軸承，按6級公差以上提供。還可根據用戶需要，按4A、2A等特殊公差等級提供相應的產品。雙列角接觸球軸承主要按0級公差生產，同時也提供6級以上產品。
徑向游隙
內部游隙與預緊
單列角接觸球軸承僅在安裝后才會達到一定的內部游隙，并取決于第二個軸承的調整情況
ZWZ提供的四點接觸球軸承軸向游隙為普通組軸向游隙，其他游隙組別或非標準游隙訂購產品前需要與ZWZ的產品工程師進程核實。
ZWZ組配軸承分為預載荷（預緊載荷）和預游隙（預置游隙）兩種方式。
預載荷：
GA——輕預載荷
GB——中預載荷
GC——重預載荷
預游隙：
CA——較小軸向游隙
CB——中等軸向游隙
CC——較大軸向游隙
預載荷
配對軸承背對背（DB型）或面對面（DF型）的輕、中、重預載荷值(單位N)見下表：
接觸角為15°
內徑代號 | (B)71900C | (B)7000C | (B)7200C | ||||||
A | B | C | A | B | C | A | B | C | |
00 | 10 | 20 | 40 | 15 | 30 | 60 | 20 | 40 | 80 |
01 | 10 | 20 | 40 | 15 | 30 | 60 | 20 | 40 | 80 |
02 | 15 | 30 | 60 | 20 | 40 | 80 | 30 | 60 | 120 |
03 | 15 | 30 | 60 | 25 | 50 | 100 | 35 | 70 | 140 |
04 | 25 | 50 | 100 | 35 | 70 | 140 | 45 | 90 | 180 |
05 | 25 | 50 | 100 | 35 | 70 | 140 | 50 | 100 | 200 |
06 | 25 | 50 | 100 | 50 | 100 | 200 | 90 | 180 | 360 |
07 | 35 | 70 | 140 | 60 | 120 | 240 | 120 | 240 | 480 |
08 | 45 | 90 | 180 | 60 | 120 | 240 | 150 | 300 | 600 |
09 | 50 | 100 | 200 | 110 | 220 | 440 | 160 | 320 | 640 |
10 | 50 | 100 | 200 | 110 | 220 | 440 | 170 | 340 | 680 |
11 | 70 | 140 | 280 | 150 | 300 | 600 | 210 | 420 | 840 |
12 | 70 | 140 | 280 | 150 | 300 | 600 | 250 | 500 | 1000 |
13 | 80 | 160 | 320 | 160 | 320 | 640 | 290 | 580 | 1160 |
14 | 130 | 260 | 520 | 200 | 400 | 800 | 300 | 600 | 1200 |
15 | 130 | 260 | 520 | 200 | 400 | 800 | 310 | 620 | 1240 |
16 | 140 | 280 | 560 | 240 | 480 | 960 | 370 | 740 | 1480 |
17 | 170 | 340 | 680 | 250 | 500 | 1000 | 370 | 740 | 1480 |
18 | 180 | 360 | 720 | 300 | 600 | 1200 | 480 | 960 | 1920 |
19 | 190 | 380 | 760 | 310 | 620 | 1240 | 520 | 1040 | 2080 |
20 | 230 | 460 | 920 | 310 | 620 | 1240 | 590 | 1180 | 2360 |
21 | 230 | 460 | 920 | 360 | 720 | 1440 | 650 | 1300 | 2600 |
22 | 230 | 460 | 920 | 420 | 840 | 1680 | 670 | 1340 | 2680 |
24 | 290 | 580 | 1160 | 430 | 860 | 1720 | 750 | 1500 | 3000 |
26 | 350 | 700 | 1400 | 560 | 1120 | 2240 | 800 | 1600 | 3200 |
28 | 360 | 720 | 1440 | 570 | 1140 | 2280 |
|
|
|
30 | 470 | 940 | 1880 | 650 | 1300 | 2600 |
|
|
|
32 | 490 | 980 | 1960 | 730 | 1460 | 2920 |
|
|
|
34 | 500 | 1000 | 2000 | 800 | 1600 | 3200 |
|
|
|
36 | 630 | 1260 | 2520 | 900 | 1800 | 3600 |
|
|
|
38 | 640 | 1280 | 2560 | 950 | 1900 | 3800 |
|
|
|
40 | 800 | 1600 | 3200 | 1100 | 2200 | 4400 |
|
|
|
44 | 850 | 1700 | 3400 | 1250 | 2500 | 5000 |
|
|
|
48 | - | - | - | 1300 | 2600 | 5200 |
|
|
|
接觸角為25°、接觸角為40°
內徑代號 | （B）71900AC | （B）7000AC | （B）7200AC | 7200B、7300B | ||||||||
A | B | C | A | B | C | A | B | C | A | B | C | |
00 | 15 | 30 | 60 | 25 | 50 | 100 | 35 | 70 | 140 | 80 | 330 | 660 |
01 | 15 | 30 | 60 | 25 | 50 | 100 | 35 | 70 | 140 | 80 | 330 | 660 |
02 | 25 | 50 | 100 | 30 | 60 | 120 | 45 | 90 | 180 | 80 | 330 | 660 |
03 | 25 | 50 | 100 | 40 | 80 | 160 | 60 | 120 | 240 | 80 | 330 | 660 |
04 | 35 | 70 | 140 | 50 | 100 | 200 | 70 | 140 | 280 | 120 | 480 | 970 |
05 | 40 | 80 | 160 | 60 | 120 | 240 | 80 | 160 | 320 | 120 | 480 | 970 |
06 | 40 | 80 | 160 | 90 | 180 | 360 | 150 | 300 | 600 | 120 | 480 | 970 |
07 | 60 | 120 | 240 | 90 | 180 | 360 | 190 | 380 | 760 | 160 | 630 | 1280 |
08 | 70 | 140 | 280 | 100 | 200 | 400 | 240 | 480 | 960 | 160 | 630 | 1280 |
09 | 80 | 160 | 320 | 170 | 340 | 680 | 260 | 520 | 1040 | 160 | 630 | 1280 |
10 | 80 | 160 | 320 | 180 | 360 | 720 | 260 | 520 | 1040 | 160 | 630 | 1280 |
11 | 120 | 240 | 480 | 230 | 460 | 920 | 330 | 660 | 1320 | 380 | 1500 | 3050 |
12 | 120 | 240 | 480 | 240 | 480 | 960 | 400 | 800 | 1600 | 380 | 1500 | 3050 |
13 | 120 | 240 | 480 | 240 | 480 | 960 | 450 | 900 | 1800 | 380 | 1500 | 3050 |
14 | 200 | 400 | 800 | 300 | 600 | 1200 | 480 | 960 | 1920 | 380 | 1500 | 3050 |
15 | 210 | 420 | 840 | 310 | 620 | 1240 | 500 | 1000 | 2000 | 380 | 1500 | 3050 |
16 | 220 | 440 | 880 | 390 | 780 | 1560 | 580 | 1160 | 2320 | 380 | 1500 | 3050 |
17 | 270 | 540 | 1080 | 400 | 800 | 1600 | 600 | 1200 | 2400 | 410 | 1600 | 3250 |
18 | 280 | 560 | 1120 | 460 | 920 | 1840 | 750 | 1500 | 3000 | 410 | 1600 | 3250 |
19 | 290 | 580 | 1160 | 480 | 960 | 1920 | 850 | 1700 | 3400 | 410 | 1600 | 3250 |
20 | 360 | 720 | 1440 | 500 | 1000 | 2000 | 950 | 1900 | 3800 | 410 | 1600 | 3250 |
21 | 360 | 720 | 1440 | 560 | 1120 | 2240 | 1000 | 2000 | 4000 | 410 | 1600 | 3250 |
22 | 370 | 740 | 1480 | 650 | 1300 | 2600 | 1050 | 2100 | 4200 | 410 | 1600 | 3250 |
24 | 450 | 900 | 1800 | 690 | 1380 | 2760 | 1200 | 2400 | 4800 | 410 | 1600 | 3250 |
26 | 540 | 1080 | 2160 | 900 | 1800 | 3600 | 1250 | 2500 | 5000 | 540 | 2150 | 4300 |
28 | 560 | 1120 | 2240 | 900 | 1800 | 3600 |
|
|
| 540 | 2150 | 4300 |
30 | 740 | 1480 | 2960 | 1000 | 2000 | 4000 |
|
|
| 540 | 2150 | 4300 |
32 | 800 | 1600 | 3200 | 1150 | 2300 | 4600 |
|
|
| 540 | 2150 | 4300 |
34 | 800 | 1600 | 3200 | 1250 | 2500 | 5000 |
|
|
| 540 | 2150 | 4300 |
36 | 1000 | 2000 | 4000 | 1450 | 2900 | 5800 |
|
|
| 540 | 2150 | 4300 |
38 | 1000 | 2000 | 4000 | 1450 | 2900 | 5800 |
|
|
| 940 | 3700 | 7500 |
40 | 1250 | 2500 | 5000 | 1750 | 3500 | 7000 |
|
|
| 940 | 3700 | 7500 |
44 | 1300 | 2600 | 5200 | 2000 | 4000 | 8000 |
|
|
| 940 | 3700 | 7500 |
48 |
|
|
| 2050 | 4100 | 8200 |
|
|
| 940 | 3700 | 7500 |
三套及三套以上軸承構成的多聯組配軸承的預載荷值按下表規定的系數乘以配對軸承（DB或DF型）的預載荷值，即為相應的預載荷值。
組配型式 | 系數 | |
TBT | TFT | 1.35 |
QBT | QFT | 1.60 |
QBC | QFC | 2 |
DBT | DFT | 1.75 |
PBC | PFC | 2.45 |
預游隙
7200B和7300B系列配對軸承（DB或DF型）的軸向預游隙值（單位μm）見下表
d | CA | CB | CC | ||||
mm | |||||||
超過 | 到 | min | max | min | max | min | max |
- | 10 | 4 | 12 | 14 | 22 | 22 | 30 |
10 | 18 | 5 | 13 | 15 | 23 | 24 | 32 |
18 | 30 | 7 | 15 | 18 | 26 | 32 | 40 |
30 | 50 | 9 | 17 | 22 | 30 | 40 | 48 |
50 | 80 | 11 | 23 | 26 | 38 | 48 | 60 |
80 | 120 | 14 | 26 | 32 | 44 | 55 | 67 |
120 | 180 | 17 | 29 | 35 | 47 | 62 | 74 |
180 | 250 | 21 | 37 | 45 | 61 | 74 | 90 |
保持架
保持架一般采用沖壓架、黃銅實體架及尼龍架，材質有鋼板、黃銅及合成樹脂等。
對于單列及組配角接觸球軸承及其變型結構：當軸承外徑D≤250mm時，接觸角α=15°、25°采用酚醛層壓布管實體保持架；α=40°采用鋼板沖壓保持架；保持架后置代號均不標志。當軸承外徑D＞250mm時，采用黃銅或硬鋁制實體保持架；P5、P4、P2級采用酚醛層壓布管實體保持架；
鎖口在內圈的角接觸球軸承及其變型，采用酚醛層壓布管實體保持架；保持架后置代號均不標志。
尼龍架的軸承運行溫度最高可達+120℃，對需在高溫或惡劣條件下連續運行的軸承，可以考慮采用黃銅實體架。
四點接觸球軸承，采用黃銅實體保持架，保持架后置代號不標志。
如需非標準保持架的軸承，應事先與ZW Z聯系。
補充代號
A 接觸角為30°
AC 接觸角為25°
B 接觸角為40°
C 接觸角為15°
C1 游隙符合游隙規定的1組
C2 游隙符合游隙規定的2組
C3 游隙符合游隙規定的3組
C4 游隙符合游隙規定的4組
C9 游隙不同于現行標準
當統一代號中，有兩種或兩種以上不同于現行標準的游隙時，用附加數字
CA 軸向游隙較小
CB 軸向游隙大于CA
CC 軸向游隙大于CB
CX 軸向游隙非標準
D 雙列角接觸球軸承，雙內圈，接觸角為45°
DC 雙列角接觸球軸承，雙外圈
DB 兩個角接觸球軸承用于背靠背成對安裝
DF 兩個角接觸球軸承用于面對面成對安裝
DT 兩個角接觸球軸承用于同向串聯成對安裝
DBA 兩個角接觸球軸承用于背靠背成對安裝，輕預緊
DBAX 兩個角接觸球軸承用于背靠背成對安裝，非標準輕預緊
DBB 兩個角接觸球軸承用于背靠背成對安裝，中等預緊
DBBX 兩個角接觸球軸承用于背靠背成對安裝，非標準中等預緊
DFA 兩個角接觸球軸承用于面對面成對安裝，輕預緊
DTA 兩個角接觸球軸承用于同向串聯成對安裝,輕預緊
F1 碳鋼實體保持架
F3 球墨鑄鐵實體保持架
GA 輕預緊，預緊值較小
HA 套圈滾動體和保持架或僅是套圈和滾動體由真空冶煉軸承鋼制造
J 鋼板沖壓架，材料有變化時附加數字區別
K 圓錐孔軸承，錐度1：12
L3 鋅基鋁合金實體保持架
M 黃銅實體保持架
N1軸承外圈有一個定位槽口
P4 尺寸精度和旋轉精度符合ISO公差等級4
P4A 公差等級比P4級高
P5 尺寸精度和旋轉精度符合ISO公差等級5
Q1 鋁鐵錳青銅實體保持架
Q5 錫青銅實體保持架
RS 軸承一面帶骨架式橡膠密封圈（接觸式）
2RS 軸承兩面有RS密封的軸承
S0 軸承套圈經過高溫回火處理，工作溫度可達150°C
T 酚醛層壓布管實體保持架
TA 酚醛層壓布管實體保持架，外圈引導
TN1 尼龍保持架
TYN 聚酰胺樹脂保持架
V1 振動速度組別符合標準規定的的V1組
W 33 軸承外圈上有油槽和三個潤滑油孔
W 33A 軸承外圈上有油槽和四個潤滑油孔
X1 外徑非標準
X2 寬度（高度 ）非標準
X3 外徑、寬度（高度）非標準（標準內徑）
YA1 軸承外圈外表面與標準設計有差異
YA3 軸承套圈端面與標準設計有差異
YA6 軸承裝配倒角與標準設計有差異
YA8 保持架結構改變
YB2 軸承尺寸和公差要求改變
工作溫度
當量動載荷
接觸角為15°的單列角接觸球軸承
單個軸承或串聯配置
P0=0.5Fr +0.46Fa [kN]
當F0<Fr 取P0= Fr
背對背、面對面配置
P0=Fr +0.92Fa [kN]
e 、Y、Y1、Y2值見下表
Fa/C0 | e | Y | Y1 | Y2 |
0.015 | 0.38 | 1.47 | 1.65 | 2.39 |
0.029 | 0.40 | 1.40 | 1.57 | 2.28 |
0.058 | 0.43 | 1.30 | 1.46 | 2.11 |
0.087 | 0.46 | 1.23 | 1.38 | 2.00 |
0.12 | 0.47 | 1.19 | 1.34 | 1.93 |
0.17 | 0.50 | 1.12 | 1.26 | 1.82 |
0.29 | 0.55 | 1.02 | 1.14 | 1.66 |
0.44 | 0.56 | 1.00 | 1.12 | 1.63 |
0.58 | 0.56 | 1.00 | 1.12 | 1.63 |
接觸角為25°的單列角接觸球軸承
單個軸承或串聯配置
P0=0.5Fr +0.38Fa [kN]
當F0<Fr 取Po= Fr
背對背、面對面配置
P0=Fr+0.76Fa [kN]
接觸角為40°的單列角接觸球軸承
單個軸承或串聯配置
P0=0.5Fr +0.26Fa [kN]
當F0<Fr 取P0= Fr
背對背、面對面配置
P0=Fr+0.52Fa [kN]
雙列角接觸球軸承
當接觸角為30°時
P0=Fr+0.66Fa [kN]
當接觸角為45°時
P0=Fr+0.44Fa [kN]
當量靜載荷
其他
尺寸
ZWZ角接觸球軸承的基本尺寸：
2.2.1單列角接觸球軸承
內徑尺寸范圍：25mm～1180mm
外徑尺寸范圍：62mm～1420mm
寬度尺寸范圍：16mm～106mm
2.2.2雙列角接觸球軸承
內徑尺寸范圍：35mm～320mm
外徑尺寸范圍：72mm～460mm
寬度尺寸范圍：27mm～160mm
2.2.3組配角接觸球軸承
內徑尺寸范圍：30mm～1320mm
外徑尺寸范圍：62mm～1600mm
寬度尺寸范圍：32mm～244mm
2.2.4四點接觸球軸承
內徑尺寸范圍：30mm～560mm
外徑尺寸范圍：72mm～780mm
寬度尺寸范圍：19mm～90mm
對中誤差
單列角接觸球軸承允許角度誤差的能力有限。在不會對軸承產生過大額外應力的情況下，內外圈之間允許的角度誤差取決于軸承在運行中的徑向游隙、軸承的尺寸、內部設計和作用在軸承上的力和力矩。由于這些因素之間的關系很復雜，無法給出一個具體的常用值。
配對的軸承，尤其是背對背配置且軸向游隙小的軸承組，內外圈之間有角度誤差時，都會導致鋼球承受更大的負荷，因而增加保持架承受的應力和縮短軸承的工作壽命。任何的角度誤差都會引致噪音的增加。
雙列角接觸球軸承的內外圈之間有角度誤差時，會導致鋼球和滾道承受更大的負荷。任何的角度誤差都會引致噪音增加和縮短軸承工作壽命。
